Blikač s IO

18. 2. 2007
Tento blikač je v podstatě základní zapojení obvodu LM3909. Navíc schéma je tak jednoduché, že ani není potřeba vyrábět DPS. Vše je  připájeno na jeden 1,5V článek typu D (mono).
Princip obvodu je jednoduchý, integrovaný obvod pomalu nabíjí externí kondenzátor 220uF a to tak dlouho, dokud napětí na něm nedosáhne zhruba velikosti napájecího napětí. V tu chvíli obvod interně přepojí nabitý kondenzátor do série s baterií, obě napětí se sečtou a výsledek se pustí do LED diody. Dioda nepotřebuje žádný odpor, protože proud který přes ní teče jí neublíží

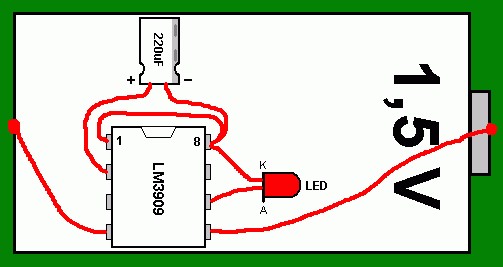

Schéma zapojení:

Obrazek.

Obrazek





















Zdroj: neznámý. Schéma, popis Volta190



Komentáře

Přidat komentář

Přehled komentářů

ctj

(lukas, 22. 5. 2011 14:02)

cau hej chci se septat co je za soucastu ta lm3909

Re: ctj

(patrik bischof, 19. 8. 2013 9:19)

Ty jseš tedy natvrdlej,když nevíš že lm 3909 patří mezi čipy,ale at tě nenapadne že io ne 555 mezi čipy,protože je to čítač.

LM3909

(domsko , 10. 3. 2013 11:41)

LM3909 je integrovaný obvod já to chápal v 10-ti letech xD

To Amatér:

(Volta, 23. 10. 2010 19:19)

Amatére, prosímtě nestav nic čemu nerozumíš a počkej si do dalšího ročníku, jinak budeš zklamanej že ti blikač nebliká ...

amater

(Amater, 23. 10. 2010 18:30)

Ja som este len amater som len v 1.rocniku a nechapem moc tomu IO.Musim ho programovat?

To jlklk

(Tony, 3. 10. 2010 17:45)

Myslím, že ho maj na Andělu. A jak už bylo řečeno stojí kolem 70Kč.

lklkl

(jlklk, 21. 5. 2009 19:44)

mhl by mi nekdo napsat kde sezenu lm3909

NE 555 x LM 3909

(fox :, 7. 3. 2009 8:57)

Nene IO NE 555 elze použít z důvodu charakteristických vlastností LM3909

fox

(dodo, 6. 3. 2009 21:14)

a nemoho by som tam dat integrovani obvod NE555P

LM 3909

(anonym, 21. 9. 2007 9:16)

lm 3909 je docela drahý obvod(cca 75kč)
