Elektronická hra Kdo dřív

7. 3. 2009
Rozhodčí zahájí hru stiskem tlačítka Tl1 a po dobu hry jej drží sepnuté. Dva hráči se snaží po rozsvícení  LED3 rozhodčím co nejrychleji stisknout své tlačítko Tl 2 a Tl3. Kdo nejrychleji tlačítko zmáčkne, tomu LED zůstane rosvícená (LED1 nebo LED2). Další kolo začne rozhodčí vypnutím celého obvodu a dalším stisknutím tlačítka Tl1.

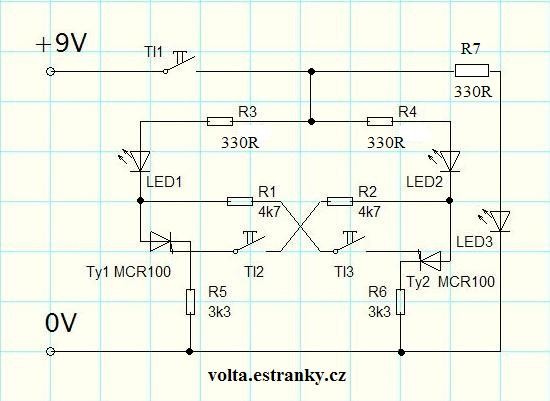

Schéma zapojení:

Obrazek




Zdroj: neznámý. Schéma, popis Volta190



Komentáře

Přidat komentář

Přehled komentářů

foto

(kollečko, 23. 9. 2012 12:00)

nemate nějakou fotku pošlete prosim na email:pepinodlozil@seznam.cz

To Petr:

(Volta, 1. 11. 2010 16:11)

Opraveno. Díky za upozornění.
Jedná se o totéž schéma co je na ok1... ;)

drobna chybicka

(Petr, 1. 11. 2010 14:47)

dle tveho zapojeni napajis LED3 přímo na 9V, to nedoporučuji, měl by jsi tam mít předřadný rezistor. U R3 a R4 je hodnota 10k docela dost.

shema

(Petr, 1. 11. 2010 14:44)

docela hezké zpracování jsem našel zde: http://ok1kvk.cz/web/index.php/technika-a-bastelni/41-bastleni/416-kdo-div-elektronicka-hra

MMaara

(Volta, 13. 7. 2009 11:53)

Jinak zapojení je ověřené a funkční ;)

MMaara:

(Volta, 13. 7. 2009 11:52)

Tl1 je tlačítko pro rozhodčího, tímto uvede zařízení do provozu ;)

chybička ve schématu???

(MMaara, 10. 6. 2009 12:50)

tak dík za info ale já jsem neměl zrovna namysli tu větev s tyristory, ani po řpidání té LED3 se mi to schéma moc nezdá.....

Mmaara:

(Volta, 10. 6. 2009 11:30)

Zmačknutím Tl1 přivedeme napětí na anodu Ty1 a Ty2.
Tlačítkem Tl2 (Tl3) ovládáme proud vystupující z gate do anody druhého tyristoru a opačně.

chybička ve schématu?

(MMaara, 10. 6. 2009 0:16)

Co se asi stane když zapnu hlavní vypínač nahoře??
