Policejní blikač

1. 8. 2010

Popis funkce:
stabilizátor 7805 stabilizuje napětí na 5 V, následně ho posílá do NE555, který jako multivibrátor vyrábí impulzy, které posílá do CMOS4017, ten se při každém obdrženém impulsu překlopí o 1 pozici dále.
Vystupující impulzy zesiluje dvojice trandů BC337 pro každý kanál zvlášť.
Hodnoty R5 a R6 jsou orientační, podle použitých LED.
Potenciometrem P se reguluje rychlost překlápění.
Diody jakékoliv usměrňovací.
Pro zvětšení klikněte na obrázky- fotky

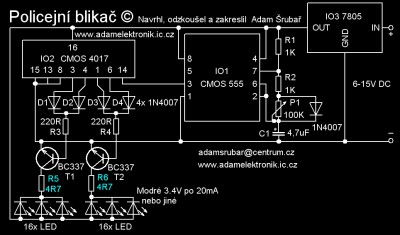

Schéma zapojení:

Obrazek

DPS:

není v 1:1 avšak není problém si jí na 1:1 upravit :)

Obrazek

DPS skrývá jednu záludnost:

Tam, kde jsou červené tečky vytrhněte piny patice nebo pokud patici nepoužíváte, ulomte nožičky IO.

Rozložení součástek:

Obrazek



Po zkušenostech s tímto blikačem musím dodat, že při 10tém cyklu a následném překlopení na první se může stát že levá nebo pravá strana blikne pouze jednou. Při překlopení na další cykly bliká blikač standartně a to 2krát každé strany .

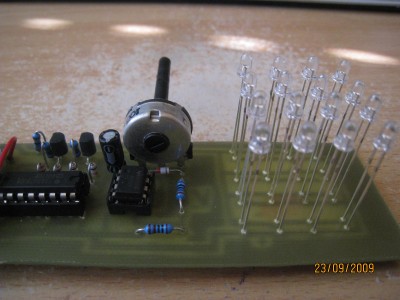

Obrazek

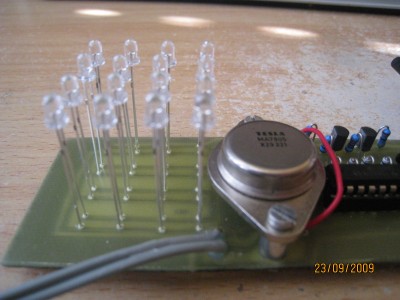

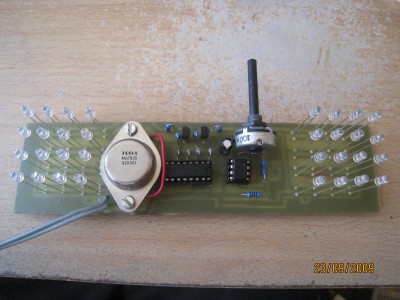

Narozdíl od původního zapojení použit stabilizátor v pouzdru TO-03:

Obrazek

Obrazek





Jako bonus přikládáme originální článek a DPS v PDF


Seznam součástek:
IO1 - NE 555
IO2 - CMOS4017
T1,T2- BC337
D1-D4 - 1N4007 + 1 paraelně k P1
R1,R2 - 1k
R3,R4 - 220R
R5,R6 - 4R7
P1 - 100k / N
C1 - 4u7 /16V
IO3 - 7805 (- na obrázcích v pouzdru TO-3, DPS pro TO-220)
32x LED superjasná




Vyšlo v PE; video+ fotky, úprava a popis Volta190




Komentáře

Přidat komentář

Přehled komentářů

otazka?

(secom, 21. 1. 2011 19:11)

Prosim ťa, ako by sa to dalo urobiť, keby som to chcel napojiť do auta(12V) ale mam LED pasiky na 12V a neviem si s tým poradiť. Proste potrebujem aby tie LED-ky šlapali naplno miesto tých malých...díky!

1rocnik

(Lukas, 22. 12. 2010 20:30)

parada funguje to zbuchal som to za necele 2 hodinky samozrejme ked nepocitam zhananie suciastok

To Lukas:

(Volta, 18. 12. 2010 17:21)

koukni se katalogovým listů ( " datasheet " ) a porovnej si parametry...
Já však vím, už teď bez nahlížení do datasheetu, že použít ---.

1 rocnik

(Lukas, 17. 12. 2010 15:29)

Dakujem za rady.A este jedna otazka diody 1N4007 som nezohnal tak mozem pouzit 1N4006 alebo KY132 ? V obchodaku vravel ze to je to iste.

To 1 rocnik

(Volta, 16. 12. 2010 17:35)

To 1 rocnik:
Pokud máš 4 + 4 LED zvyš hodnotu předřadných odporů na rozumnou mez.
Další věc: Pokud dáváš jednu barvu na jeden konec a druhou na druhej, je vše oukej, jestli LEDky rozmisťuješ ku příkladu 2 červené + 2 bílé na větev, počítej s problémy - nebudou svítit stejně.
Stabilizátor tam nedávej a napájej to 9-12 V, pokud ho tam dáš tak stačí malý plíšek. Odběr cca 200mA v největší frekvenci blikání Tečka

Lukas

(1 rocnik, 16. 12. 2010 17:13)

cavte tak idem to robit aj ja som iba prbak autoelektrotechnik ale zaujima ma to tak to idem spravit uz som nakupil suciastky vysli ma 5 eur okrem LED ...nastestie sedeli parametre a kupil som si 4svetielka na bicykel biele a 4 cervene a odpajkoval som ich a vyslo ma to o hodne laznejsie...jo a chcem sa spytat ci ten chladic na tom stabilizatore musi bit alebo nemusi? Vopred dakujem za odpoved

To all:

(Volta, 14. 12. 2010 16:18)

KOukám, že blbost vládne světem, jinak si totiž neumím vysvětlit to, že neustále žehráte o motiv DPS. Sakra to neumíte stáhnout freeware Irfanview a motiv si upravit podle nožiček IO ?!

pls

(dave, 14. 12. 2010 15:07)

Ahoj,muzete mi prosim nekdo poslat DPS 1:1 ?? díky moc
email: Dawid.Ciesla@seznam.cz

To lolek + Pepek:

(Volta, 10. 12. 2010 18:02)

Stabilizátor tam dal autor podle mě proto, že chtěl aby celý klopný obvod byl spolehlivý a stabilní.

Napdá mě, že dioda tam může bejt kvůli "štelování" jejího úbytku tím potenciometrem. Jinak těžko říct. Si jí tam nedávejte :-)

Paráda :-)

(Pepek, 10. 12. 2010 17:18)

Tak mi to nefachalo...ale když jsem spadl na hubu že to pájim pájecí kapalinou a že unipolární součástky to nemaj rádi...Tak jsem na to nakidal kalafunu znova napájel...pak ředidlem a kartáčkem jsem dal kalafunu pryč a jede to jak namydlený:-D...Takže už Only kalafuna :-)

To Volta

(lolek, 10. 12. 2010 16:03)

šak taky to nemělo být nic proti tobě :D jen sem se chtěl zeptat jestli nevíš proč je tam to D5 a ten stabilizátor

prej

(lolek, 10. 12. 2010 13:09)

Tak sem zkusil tohle zapojení prezentovat ve škole a nějak sem s ním neuspěl :D Bylo mi řečeno, že ten obvod je hodně amaterský a že ty LED jsou špatně, když odejde jedna, jdou všechny pryč. Stabilizátor je tam prý k ničemu, že ty integráče 12 V snesou a dioda D5 je tam taky na nic :D Pls může mi to někdo vysvětlit? :D :D :D

dakujem

(TO CO JA VEM , 9. 11. 2010 17:45)

moc ti dakujem :):)
inac velmi pekna praca

To CO JA VEM:

(Volta, 9. 11. 2010 16:03)

4u7 to znamená 4,7 mikro faradů
"u" ( čti mikro ) představuje desetinnou čárku a zároveň i hodnotu kapacity.

kondenzator

(CO JA VEM, 9. 11. 2010 14:54)

ten kondenzator ja jak?
47uF?
????????????

To luis r:

(Volta, 5. 10. 2010 21:01)

Thank you for your praise. Whether you are doing
Greetings from Czech Republic

NICE ONE

(luis r, 5. 10. 2010 7:17)

IM GOING TO BUILT THIS..
NICE WORK

VISITING FROM MEXICO

DPS

(filip , 22. 9. 2010 19:27)

kolik má cm ta dps? díky za odpověď

To vinky:

(Volta, 19. 9. 2010 23:42)

Začínám si tu připadat jak někde v Beřkovicích...
Jestli si to nedokážeš upravit, nebo si nedokážeš v komentech přečíst jak to upravíš, prosímtě nestav to. Dopadne to tak, že ti blikač stejně fungovat nebude a budeš mě obviňovat z toho, že mam něco blbě ve schématu .

dps na blikac

(vinky, 19. 9. 2010 21:03)

Zravim, neposlal by mi prosim nekdo dps v měřitku 1:1 na mail? nejak se mi to nedari. Diky vinky26@seznam.cz
