Stroboskop III

26. 6. 2010

Stroboskopy jsou vhodným a také vítaným doplňkem diskoték, taneční zábav nebo koncertů. Rovněž se s nimi setkáváme v zabezpečovací technice nebo při měření otáček.
Zapojení obsahuje generátor impulzů pro spínání výbojky, který lze v případě potřeby vynechat. Tím lze využít jen výkonovou část, jež bude řízena vnějším zdrojem, jakým může být metronom či rytmický generátor pro potřeby hudebníků.

Popis zapojení:
Obvod se skládá ze dvou vzájemně, pomocí optočlenu OČ, galvanicky oddělených částí. Levá část obsahuje od sítě oddělený řídící obvod, pravá pak je výkonová spojená se sítí.
Řídící obvod je generátor spouštěcích impulzů, který používá klasické zapojení astabilního multivibrátoru se známým časovačem NE555. Rezistory R1, R2, potencimetr P1 a kondenzátor C1 určují opakovací kmitočet. Při použití předepsaných hodnot se kmitočet pohybuje v rozsahu 2 – 20kH. Kondenzátor C2 zabezpečuje činnost obvodu. Z výstupu / pin 3 / je přes rezistor R3 napájena LED pro kontrolu činnosti D3 a optočlenu OČ, který zajišťuje galvanické oddělení obou částí obvodu. Napájecí napětí multivibrátoru by se mělo pohybovat kolem 9V. Pokud použijeme jiné napětí, musí se změnit hodnota R3, tak aby diodou procházel proud okolo 10mA.
Výkonový část, přímo připojená přes tavnou pojistku na síťové napětí, má dva usměrňovače.
První z nich D1, R4, C3 zajišťuje náboj pro zapálení výbojky a druhý D2, R5, C4 napájí výbojku. Přejde-li výstup multivibrátoru do úrovně log.L, protéká LED optočlenu proud proud, který ji rozsvítí, čímž se sepne triak a náboj kondenzátoru C3 se vybije přes primární vinutí zapalovací transformátoru Tr. Na místě optočlenu OČ musí být typ, který nemá spínání v nule, jinak by obvod nepracoval.
Napětí indukované v sekundárním vinutí uvede výbojku do vodivého stavu, a náboj kondenzátoru C4 vyvolá světelný záblesk. Hodnoty R4 a C4 jsou dosti kritické, protože proud protékající přes R4 nesmí být větší než je jeho přídržný proud, pak by zůstal trvale otevřen. Přitom však nesmí být tento proud příliš malý, protože by se v mezerách mezi špouštěcími impulzy nestačil nabít na dostatečné naěptí kondenzátor C3. Změnami hodnot R5 a C4 lze změnit světelný výkon výbojky. Pamatujme však, že vysoký jas zkracuje její životnost.

Schéma zapojení:

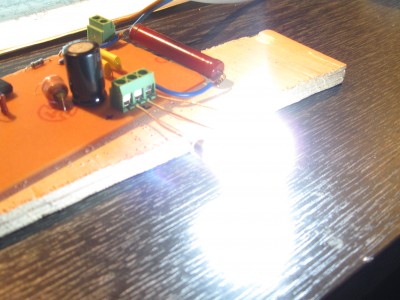

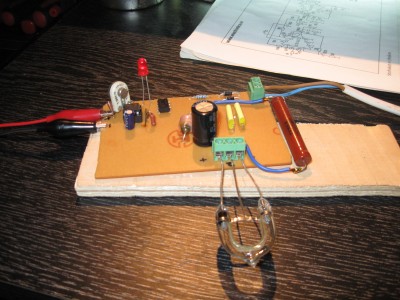

Obrazek

Nemanipulujte se zařízením při provozu! V obvodu se nachází nebezpečné napětí a to i v chvíli po odpojení síťového napětí ! Při práci se síťovým napětím dodržujte vyhlášku 50, nechte se vést zdravým rozumem a pudem sebezáchovy! Neručím za jakékolik škody na zdraví ani majetku!




Obrazek


Obrazek


Obrazek






Obrazek




Seznam součástek:
IO1 - NE555
OČ – Optočlen MOC3020
Tr – zapalovací trafo ZTR200

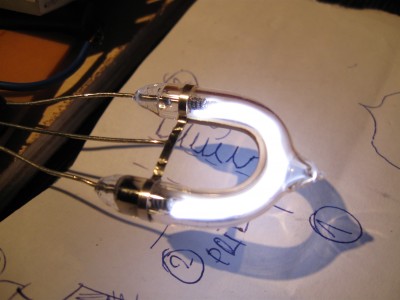

UB – Výbojka UB1 ( ekvivalent U6531/6 )
D1,D2 – 1N4007
D3 – LED libovolná
R1 – 6k8
R2 – 5k6
R3 – 820R
R4 – 100k
R5 – 220R / 10W
C1 – 4,7uF/ 35V
C2 – 10n
C3 – 22n/ 400V
C4 – 10uF/ 350V
P1 – 100k s plastovou hřídelí
( Pojistka T 800mA + držák )


Vyšlo v Rádiu KTE 7/2000. Video,, fotky: patrik (c). Úprava, popis, schéma Volta190 (c)
