Stroboskop s LED

1. 8. 2010
Zapojení se skládá ze součástek, které koupíte v každé prodejně s elektrosoučástkami. Tranzistory jsou NPN jak je patrné ze schématu. Trimrem (potenciometrem) se reguluje rychlost záblesků.
Zapojení funguje na první zapojení, není potřeba nic oživovat. Pro IO můžete použít patici. Na druhém obrázku vlevo nahoře je DPS pro trimr. Napravo je verze pro potenciometr.

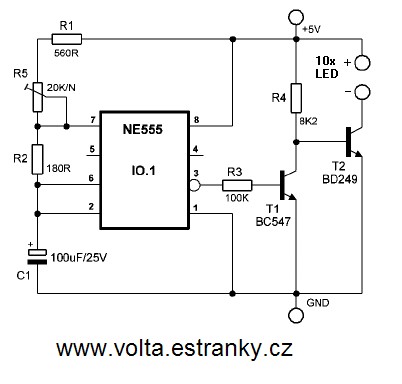

Schéma zapojení:

Obrazek

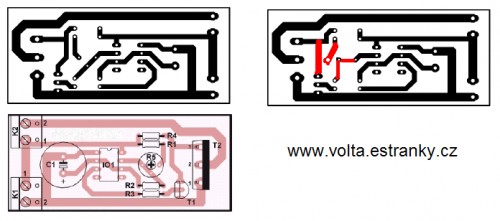

DPS:

Obrazek

Velikost DPS je 75 x 35 mm
Vrták 0,7mm, cca 1,3mm na otvory pro výkonový tranzistor

Na závěr videa:





Seznam součástek:

IO NE 555 (+ patice)

LED- 10x superjasné > GES

R1 -560R

R2 -180R

R3- 100k

R4- 8k2

R5- trimr (potencimetr) 20k/N

T1- BC 547

T2- BD 249

C- 100uF/27V elektrolyt



. Schéma, popis Volta190



Komentáře

Přidat komentář

Přehled komentářů

Amaterizmus ?

(MAJKX, 1. 6. 2015 13:43)

Povedz mi , co si ty za amatera ,a kde si videl robit osadzovaci plan zo strany spojov... toto sa snad ani na zakladnej skole neuci...Inac vyrobok pracuje na prve zapojenie

prehrial sa IO

(matuuus, 20. 5. 2013 12:56)

zdravim, tak poskladal som si to, napojil na usb nastavil hodnotu trimeru na maximum mam tam 25k iny nemali, a po paru sekundach bol IO cely horuci az som si popalil prst, neviem ci tam mam niekde skrat alebo co, ale vsetko som dokladne prezrel

Re: prehrial sa IO

(Volta, 20. 5. 2013 16:38)

Taky nevíme, co s tím děláš ...

Re: Re: prehrial sa IO

(matuuus, 25. 5. 2013 13:34)

jak co s tym robim?? mam tam trimer 25K a ked to zapojim tak IO je do 2 sekund horuci

neblika mi to

(patosss, 10. 5. 2012 17:47)

dobry den postavil som to ale nechce mi to blikat a neviem prečo ci neviete nahodou

Re: neblika mi to

(Volta, 11. 5. 2012 0:24)

Fotky?
Měření ?

otázka

(miloš, 7. 11. 2011 20:45)

na kolik je to V (voltů)

Re: otázka

(Volta, 7. 11. 2011 20:58)

Seš slepý ?

pomoc

(miro, 6. 9. 2011 12:11)

va di to ked som to omilom jebol na 9v a len mi to svietilo neodjebal som ten io ????

Re: pomoc

(Volta, 6. 9. 2011 12:25)

proč to děláš ?

20 led

(siki, 17. 4. 2011 21:51)

Zdravim, ja som si uz tuto schemu postavil funguje vsetko ako ma ale keby som tam chcel pripojit napr. 20 led , tak to by asi neutiahlo a aj keby tak by to velmi slabo svietilo .. a ked tam pripojim dve led , tak to nesvieti tak silno ako by malo . akoby sa to dalo spravit ?

To Maajkl:

(Volta, 26. 8. 2010 23:35)

Jasně že mam icq i FB.
Sekce Oblíbené odkazy a bannery, kontakt na mě, diskuze a informace

To Volta:

(Maajkl, 26. 8. 2010 20:59)

Nemáš ICQ SKYPE nebo FB? tahle komunikace je na nic xD

To Volta:

(Maajkl, 26. 8. 2010 20:41)

´HMM :( tak i odpory sou správně vše je podle schéma nechápu co s tím je spálit se nic nemohlo. jo a taky nechápu když se prstem přiblížím k IO NE555 ani se ho nedotknu ale na centimetr se prstem přiblížím začne to strašně rychle blikat že to vypadá jako by to svítilo pořád a když dám prst zase pryč tak bliká zas jak předtím tak nechápu co to jako je vim že tokovou vlastnost má tranzistor snímat a vysílat kmitočet ale časovač že by to uměl taky přitom když hejbu s čímkoli jiným nic se neděje prostě záhada jako vždy... a to sem si na to přichystal desku s 30 LED ptže sem čekal že to tentokrát pude takže teď si s tý desky můžu udělat leda svítilnu nebo zkusit znova do čtvrtice udělat nový DPS a znova s novejma součástkama to sestavit opravdu to už nechápu :(

Hle co to teď kontroluju nápisy hodnot na součástkách a BD249 to není je to nějáký ani nwm co je tam : TIP36C y CC076 Vw MAR 840 tohle ale žádný BD249 nikde může to bejt tím nebo to může bejt ekvivalent jestli to bude tím tak pudu toho týpka v Aneco seřvat že neumí číst.co myslíš?

To Volta:

(Maajkl, 26. 8. 2010 20:29)

Konďák je správně zemí na zem xD a odpory sem taky pečlivě kontroloval inu co překontroluju je znova x( xD

jo to jo schéma funguje. stejně bych chtěl takhle si udělat ten stroboskop upa luxus http://danyk.wz.cz/ledstr.html
no ale takovejdle chaoz ubastlit nedokážu xD

To Maajkl:

(Volta, 26. 8. 2010 20:16)

Jasný, už rozumím. K večeru mívám delší vedení.
Vidím to na problém mezi baterkou a židlí :D protože to schéma sutečně funguje jak má, to mi nevymluvíš že né :)

Koukni jestli nemáš špatně polarozovanej kond či prohozené odpory, stane se to

To Volta:

(Maajkl, 26. 8. 2010 20:08)

Naopak má mít delší interval zhasnutá led a krátkej rozsvícený aby to osvětlilo a udělalo tu iluzi tím to svítí hodně ale když mě to svítí na ten dlouhej interval a blikne na ten krátkej tak je to na hovno ptže to není vůbec jako stroboskop spíš jako rozbitá zářivka to je v pi....tohle schéma nwm proč ale to je snad jediný co se mi ještě nikdy nepodařilo v pořádk xD všelijaký zesíka a další blbosti nebo PIC v poho ale tohle je prostě osudem mě odebráno schéma peču na to udělám to sice složitěji ale aspoň to bude už fungovat ptže abych to dělal po čtvrtý to už mi postrádá logiku vše mám jak na osazu tak na obrázku vzhledově i technicky dobře na 100% to má fungovat ale nefunguje a NE555 to nebude už sem vyzkoušel 7 a všechny tohle dělaj takže to bude něčím jiným zkusim vyměnit BC547 ale tím to asi nebude nechápu co dělá to že to celej proces otočilo =( vůbec to nechápu je to normálně zapojený ale funguje to obrázeně xD

To Maajkl:

(Volta, 26. 8. 2010 19:44)

To teda nevim a tím, že to bliká by mi to bylo i jedno ;)

To Volta:

(Maajkl, 26. 8. 2010 17:37)

to už jsem zkontroloval najmíň 20x vše jak má být podle schémá Dps i obrázku vůbec nevím co se stalo asi mu ruplo v bedně xD dělá to co má ale obráceně nevíš proč?

PS: kvůli jednomu člověku co chce video si vysokorychlostní kameru kupovat nebudu i když by bylo super pak si zajímavý záběry pouštět detailněji xD

To Maajkl:

(Volta, 26. 8. 2010 17:28)

Já vím, že to nejde ( resp. jde ale vysokorychl. záběrem ) zachytit videem- zkouším tě :D

Ano 0 a 1 znám, měli jsme základy číslicovky :)

Zkus zkontrolovat zapojení a desku ...
