Světelný had

8. 8. 2010
Zapojení je řízeno signálem z astabilního klopného obvodu – multivibrátoru se známým časovačem 555. Taktovací signál k buzení Johnsonova čítače může mít různý kmitočet v závislosti na otáčení potenciometrem P.

Nezapomeňte na drátovou propojku označenou v rozmístění součástek červeně!

Samozřejmě platí, že na IO CD4017 nesaháme rukou, je háklivý na elektrostatický výboj. Pokud vynecháme patici pájíme s uzemněnou mikropáječkou. Raději si kupte patici :)

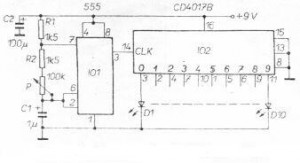

Schéma zapojení:
Obrazek

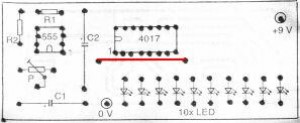

Rozmístění součástek:
Obrazek

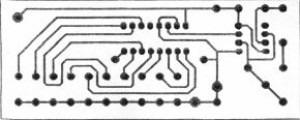

DPS:
Obrazek







Rozpis součástek:
NE 555 + patice
CD4017 + patice
P-100k/N
R1-1k5
R2-1k5
C1-1u/ 15V ležatý
C2-100u/15V  ležatý

Video:


Seznam součástek:
NE 555 + patice
CD4017 + patice
P-100k/N
R1-1k5
R2-1k5
C1-1u/ 15V ležatý
C2-100u/15V  ležatý


Zdroj: neznámý. Schéma, popis, fotky, video Volta190
