Výkonový blikač s žárovkou na 230V

1. 8. 2010

Schéma zde popsané se hodí jako efektivní blikač na diskotéku, avšak jistě najdete další využití. Žárovky doporučuji použít barevné R80ky / 60Watt, závit E27 /.


Popis zapojení:

Síťové napětí je usměrněno graetzovým usměrňovačem tvořeným usměrňovacími diodami nebo můstkem a dále vyfiltrováno kapacitou C1. Prvky R1-R4, C1-C2, T1-T2 a potenciometr P tvoří multivibrátor udávající kmitočet gate triaku Tri. Ten spíná silovou část s žárovkou.

Frekvence blikání žárovky je s udanými hodnotami součástek několik Hz. Rychlost blikání lze změnit pootáčením běžcem potencimetru P a změnou kapacit C2 a C3.


Nemanipulujte se zařízením při provozu!  Při práci se síťovým napětím dodržujte vyhlášku 50, nechte se vést zdravým rozumem a pudem sebezáchovy! Neručím za jakékolik škody na zdraví ani majetku!

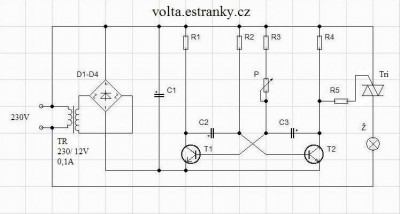

Schéma zapojení:

Obrazek



Seznam součástek:

C1 – 1m / 25V

C2 – 20u / 25V

C3 – 20u / 25V

R1 – 10k

R2 – 22k

R3 – 4k7

R4 – 10k

R5 – 1k

P – trimr 100k

D1 – D4 – KY130/300 nebo 4x 1N4007 / můstek 1A

Tri – KT206/600 nebo ekvivalent + chladič

T1,T2 – KC507 nebo ekvivalent

TR - /zvonkový / transformátor 230/ 12V

Ž – žárovka – výkon podle použitého maximálního výkonu triaku




Vyšlo v AR: A01/ 78. Schéma, popis, úprava Volta190
