Gramofon Tesla NC580

2. 12. 2010
Jedná se o stereofonní gramofonový přístroj vyráběný Teslou Litovel v letech 1988 a 90. Disponuje dvěma rychlostmi ( 33 a 1/3 ; 45 ), automatickým vypnutím po skončení dohrání desky ( lze vyřadit ).Gramofon lze zapnout i jen páčkou klesání přenosky. Magnetodynamická přenoska VM2103. Šasi je typu HC58 . Skelet se vyráběl dřevěný v přírodní nebo černé barvě. Výstup standartně DIN pětikolíkem.
Po elektrické stránce v gramofonu téměř nic, mimo kondenzátoru hladícího napětí přiváděného na motor, přenosky a přepínače, nenajdete. Vše je řešeno vtipně mechanicky. Motor je odpružený gumovými závěsy. Šasi náchylné na " ťukance ", které se objevují ve výsledném zvuku ( radí se NC580 vytmelit ) .

Návod k údržbě:
" NC580 je gramofonový přístroj určený pro přehrávání gramofonových desek odpovídajících ČSN 36 84 10.
Přístroj se skládá ze stereofonního gramofonového chassis /pozn. red.:  čti šaši / vestavěného do soklu s průhledným krytem. Chassis je dvourychlostní, kovové, trukové raménko je osazeno magnetodynamickou vložkou s diamantovým hrotem. Plynulý zvedáček umožňuje jemné nasazení přenosky do drážky desky. Automatické koncové vypínání umožní vypnutí přístroje a zvednutí přenosky nad desku po ukončení přehrávání desky. Přenoskové rameno má nastavitelnou svislou sílu odpruženým šroubovacím protizávažím a nastavitelný antiskating. Pohon talíře je řešen řemínkovým převodem z odpruženého motorku na dvoudílný talíř.

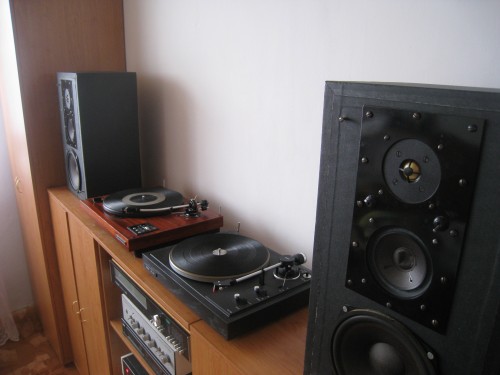

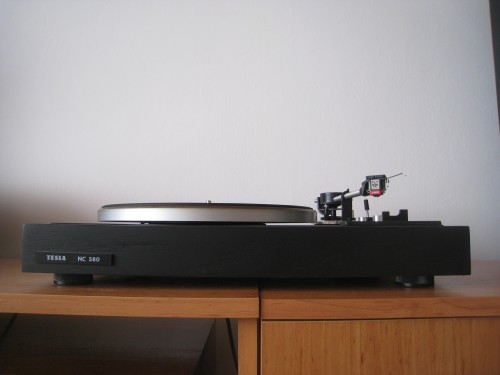

Pro zvětšení klikněte na obrázky

Obrazek


Obrazek

Další fotky ke shlédnutí ZDE

Hlavní technické údaje:
Jmenovité napájecí napětí: 220V / 50Hz
Příkon: 2VA
Jmenovité otáčky: 33,60 -1 s-1, 45,60 -1s -1
Odchylka od jmenovitých otáček: max. +- 0,9%
Kolísání otáček: max. +- 0,15%
Frekvenční charakteristika: 20- 18 000 Hz v tolerančním poli 6dB ( pro vložku VM2103 )
Citlivost: min. 1mV/ 1 kHz cm s-1
Rozdíl citlivosti: max. 2dB/1 kHz. typ. hodnota 1,5dB
Odstup hluku: max. -36dB
Svislá síla na hrot: 12-15 mN ( pro vložku VM2103 )
Rozměry přístroje: 420x 330x 115mm
Hmotnost přístroje: 6kg
Rozsah provozních teplot: +15°C až +35°C

Přístroj odpovídá po stránce bezpečnosti ČSN 36 70 00. Po stránce elektrických vlastností splňuje doporučené hodnoty ČSN 36 84 01 pro II. skupinu."

Další informace viz katalogové listy ke stažení ZDE I. a ZDE II.

Provedené úpravy:
-

Výrobce: Tesla Litovel n.p.

Původ: Aukro

Stav: Funkční




Popis, úprava, fotky Volt190. Zdroj : Návod k údržbě a k obsluze


Komentáře

Přidat komentář

Přehled komentářů

Talir pro NC580

(Honza, 9. 11. 2012 18:43)

Tvuj gramec co jsi dal doporadku je naprosto paradni. Rad bych se zeptal na jednu vec, mam ted taky NC580 ale potreboval bych na ni sehnat novy talir, ty mas puvodni a nebo uz mas nejakou nahradu. Nemohl by jsi prosim poradit (pokud vis) kde sehnat nahradni talir popripade jaky by se dal pouzit misto originalniho ?

Re: Talir pro NC580

(Volta, 9. 11. 2012 20:17)

Ahoj,
na mém NC580 byl původní plechový talíř.

Ozvi se mi na email.
