Gramofon Tesla NZC421

31. 8. 2010
Jedná se o stereo gramofon a zesilovač v  jedné bedně. Část zesilovač tvoří již známá deska zesilovače z AZS220. Chassis gramofonu je typu HC42.
Moje plány jsou takové, že gramošasi vymontuji z gramofonu a udělám novou krabici ( stará kasle je v otřesném stavu )  tak, aby ladila designově a rozměrově se zbytkem sestavy. Zesilovač vymontuju a hodim do nové krabice.


Citace z dobového návodu k použití:
( ne vše uvedeno, k získání všech infromací mě kontaktujte )
"Stereofonní gramofonový přístroj NZC421 je určen k přehrávání gramofonových desek s úzkou drážkou mono i stereo. Má vestavěný výkonový tranzistorový zesilovač 2x20W. Chassis typu HC42 je osazeno magnetodynamickou vložkou. Převod z hřídele synchronního motoru na talíř je proveden řemínkem. Pro kompenzaci odstředivé síly je chassis vybaveno antiskatingem. Po přehrání desky se raménko zvedne a motor se vypne.

První část tohoto servisního návodu obsahuje popis a návod k údržbě výkonového zesilovače a celého přístroje, druhá část popis a návod k údržbě chassis HC42.

Stručný popis zapojení zesilovače:

Ze vstupních konektorů se signál přivádí na dvoustupňový korekční předzesilovač, tvořený tranzistory T1,T2. Při stisknutí tlačítka „magn“ se spojí kontakty i5 a i6 a tím se zapojí korekce pro magnetodynamickou vložku. Trimr R12 slouží k nastavení symetrického ořezávání výstupního signálu. Z kolektoru T2 přichází signál na skokové filtry hloubek a výšek, dále přes konektor pro připojení kvadrofonního adaptéru na fyziologický regulátor hlasitosti R21. Z běžce R21 postupuje signál přes vazební kondenzátor C18 na třístupňový zesilovač T3,T4,T5. Mezi druhým a třetím stupněm jsou regulátory hloubek (R22) a výšek (R23). Z kolektoru T5 je signál veden přes kondenzátoryC25 na regulátor vyvážení R24 a odtud do koncového stupně. Jeho citlivost se nastavuje trimrem R51.

Technické údaje zesilovače:

Napájecí napětí: 220V/50Hz +-10%

Příkon: 107W +-10%

Výstupní výkon: jmenovitý 2x 20W na zátěži 4 Ohmy

                             hudební 2x 25W

Výstupní napětí: 9V na zátěži 4Ohmy

                            200mV +-30mV na výstupu pro sluchátka při zátěži 75Ohm

                           0,4+ 0,8mV na výstupu pro magnetofon při zátěži 1kOhm

                            100mV na výstupu pro kvadroadaptér při zátěži 50kOhm

Vstupní napětí a impedance: magnetická přenoska – 7mV/ 47kOhm

                                                krystalová přenoska – 350mV/ 500kOhm

                                                magnetofon – 250mV/ 500kOhm

                                                tuner – 250mV/ 500kOhm

                                                kvadroadaptér – 150mV/ 15kOhm

Frekvenční charakteristika: 40Hz + 16 kHz v tolerančním poli 4dB

Rozsah korekcí:  min. +15dB - hloubkový při f= 40Hz

                                   -16bB – výškový při f= 16kHz

Odstup cizích napětí: - 64dB při jmenovitém výstupním napětí

                                    - 70dB při úrovni snížené o 20dB

Činitel harmonického zkreslení: max. 1,5% při f= 63Hz a 8kHz

                                                      min. 1% při f= 1kHz

Přeslech mezi kanály: -36dB při f= 200Hz + 8kHz

Kontrakce zesílení: menší než 1dB

Maximální povolené vstupní napětí: magnet. přenoska 35mV

                                                            krystal. přenoska 1,75V

                                                            tuner 1,25V

                                                            magnetofon 1,25V

                                                            u všech činitel harmonického zkreslení 2%

Souběh zesílení: max. 3dB

Rozměry: 476x 364x 94mm

Hmotnost: 8kg

Pracovní podmínky: +5°C + 35°C při relat. vlhkosti max. 80%





Stručný popis zapojení chassis HC42:

HC42 je stereofonní gramofonové chassis, určené ke kvalitní reprodukci gramofonových desek. Otáčivý pohyb hřídele synchronního motorku se na talíř přenáší pomocí řemínku. Hřídel motorku je dvoustupňová, změna rychlosti otáčení se provádí přesmeknutím řemínku z jednoho stupně na druhý. Ovládání tohoto přesmykače je tlačítkové.

Raménko přenosky je trubkové, vybavené zvedáčkem, který umožňuje jemné usazení hrotu do drážky desky a na konci přehrávky přenosku zvedne nad desku. Mygnetodynamická vložka VM2101 je upevněna v hlavičče, která je s raménkem spojena konektorem. Upevnění vložky do hlavičky je půlpalcové. Pro kompenzaci dostředivé síly je raménko vybaveno antiskatingem."

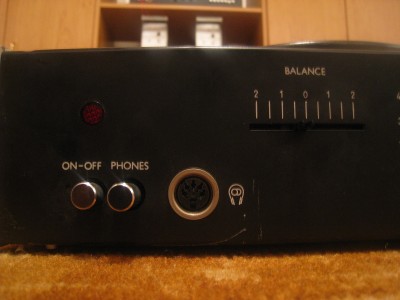

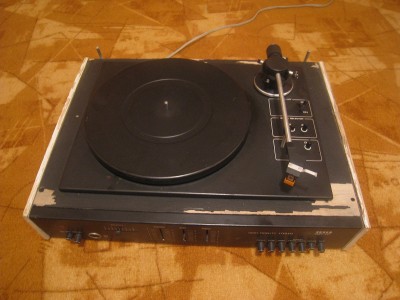

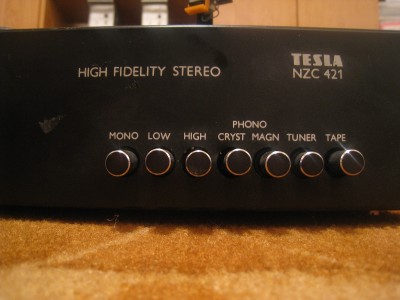

Pro zvětšení klikněte na fotky

Obrazek


Obrazek


Obrazek


Plánované úpravy:
- gramo chassis tvořící samostatnou část hodící se designově k AZS220
- desky zesilovače ( preamp, amp, vstupy v nové krabici )

Provedené úpravy:

- ???
- ???
- ???



Výrobce: Tesla Litovel

Původ:  Aukro- 350 CZK

Stav: Funkční zesilovač i gramo





Komentáře

Přidat komentář

Přehled komentářů

AZS 421

(Aleš Mour, 25. 2. 2013 21:23)

Tento gramofon se zesilovačem vlastním, je to nejlepší produkt Tesly Litovel. Hraje špičkově, zejména korekce výšek a basů jsou vynikající.

Re: AZS 421

(k.smolka, 29. 4. 2014 16:43)

...nejlepší produkt tesly... to snad né. Chápu , že někdo může mít skromnější nároky (skromnost je hezká vlastnost) , ale i Teslwe se povedly MNOHEM lepší gramce.
Konstrukce zesilovače počínaje RIAA korekčákem až po konc. stupeň je doslova zprasenina, v té době se bastlily lepší zesy. Gramo obyčejná komerce, v podstatě nedosahuje ani skromných parametrů tzv. "hifi normy" Din 45500.
Pokud jste si někdo oblíbil gramofony, rozhodně doporučuji něco jiného.
