Magnetofon Tesla A3 /= ANP410 / + zdroj AYN403

5. 4. 2010
Specifikace magnetofonu:
Přenosný magnetofon se systémem Compact casette vyvinutý v roce 64 a používaný dodnes. Napájení z vestavných článků 6x1,5V nebo z externího zdroje. Plastová skříň v černošedém provedení. Děrovaný maska repra. Kazetová mechanika se dvěma setrvačníky a ovládáním přehrávání, nahrávání, převíjení oběma směry a krátkodobé pausy navzájem blokovanými tlačítky. Kmitočtový rozsah 60-8000 Hz, rychlost posuvu 4,76 cm/s, ruční řízení záznamové úrovně, indikátor záznamu nebo napětí baterií. Na obrázku je magnetofon odlišné výrobní série, která měla potenciometry s ovládáním pomocí obvodového prstence. Výstup na repro - mono. Vstupy: mikrofon, přenoska gramofonu, rádio. Rozměry: 255 x 230 x 75 mm, hmotnost 3kg. Polovodiče:  KC149, 2xKC148, GC511, GC507, GC511K, GC521K, GC512, GA201, 2x KY701, 3x KA501. Rok výroby 1974-77.

Citace z dobového katalogového listu:
" Jednorychlostní, půlstopý, kazetový magnetofon je určen k všestranému použití doma, v autě, na chatě apod. Nová koncepce, kazetový systém, malé rozměry, nízká spotřeba, bateriové i síťové napájení jsou jeho hlavními přednostmi. Magnetofon má tlačítkové ovládání funkcí, je vybaven ručkovým indikátorem úrovně záznamu, regulátorem zisku zesilovače, tónovou clonou, stop- tlačítkem.
Stop-tlačítko se dá používat ke krátkodobému zastavení chodu pásku jak při záznamu, tak i při snímání. Zejména se uplatní při záznamu např. z rozhlasového přijímače ( k vypuštění hlášení mezi skladbami apod. ). Ve speciální kazetě ( systém "Phillips Casette" ) je použt magnetofonový pásek šíře 3,81 mm. Kazeta "C 60" ( typ pásku AGFA PE65 ) dovoluje 2x 30 min. záznam. Kazeta "C 90" ( typ pásku AGFA PE85 ) 2x 45 min. Zaznamenávaný pořad je možno kontrolovat sluchátky přímo z magnetofonu. Baterie typu 5044 vydrží při přerušovaném provozu přibližně 10 - 15 hodin. Magnetofon lze také napájet z autobaterie 6V nebo 12V. Při napájení z baterie 12V je nutno použít adaptor. Záznamy můžete pořizovat z rozhlasového přijímače, gramofonu, mikrofonu. Kvalitnější reprodukci dosáhneme, budeme-li záznam přehrávat přes přehrávat přes reproduktorovou kombinaci ( např. Tesla DIXI ), nebo přes rozhlasový přijímač. S magnetofonem je dodávána jedna kazeta s páskem, propojovací šňůra ( k rozhlasovému přijímači ) a pohotovostní brašna. Ve specializovaných prodejnách Tesla je možno koupit: Mikrofony TESLA, kazety s páskem, síťový napájecí zdroj AYN 40, připojovací adaptor pro autobaterii 6V nebo 12V, zástrčka pro reproduktor 6AF 895 57. "

Technická specifikace:
Rychlost posuvu pásku: 4,6cm/ s
Kmitočtová charakteristika: 60- 8 000Hz
Profesionálně naahrané pásky: 60- 10 000 Hz
Odstup rušivých napětí: 40 dB
Napáječ: 6 kusů monočlánků typ 5044
Autobaterie / s adaptérem /: 6V / 12V /
Síťový napáječ: 120/ 220V/ 50Hz
Spotřeba při sí´t. napaječi: 12W

VSTUPY:
Mikrofon: 1,6mV / 4kOhm
Mikrofon: 4,8mV / 12kOhm
Rádio: 1,6mV / 4kOhm
Gramofon: 80mV / 0,5MOhm

VÝSTUPY:
Rádio: 0,5V / 10kOhm
Sluchátka: 0,5V / 1kOhm
Reproduktor: 1,5 W / 4ohm

VÝKON:
Vnější reproduktor: 1,5W / 4ohm
Vnitřní reproduktor: 0,7W / 8Ohm

Motor: bezkolektorový s elektronickou regulací otáček

Rozměry: 255x 230x 75 mm
Váha / s vloženými bateriemi /: 3,4 kg

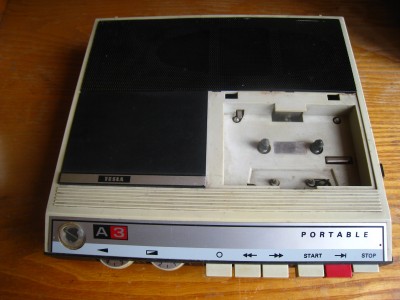

Pro zvětšení klikněte na fotky

Obrazek


Vnitřek - DPS:

Obrazek



Provedené úpravy:
- Namazání pohyb. částí
- Vyčištění
- Seřízení kladek

Předpokládané úpravy:
- Výměna prasklého řemínku
- Výměna kondenzátorů "hovňáků"
- Sehnání krytu kazetové mechaniky

Stav: Po výměně prasklého řemínku bude funkční


Specifikace zdroje AYN403:
Stabilizovaný zdroj 220 (120 )/ 9V  0,4A  12Watt. Výstup zakončen pětikolíkem jako volné příslušenství již zmíněného magnetofonu A3. Kontrolka zapnutí řešená žárovkou.
Výrobní číslo: 1205180
Další info mi není známo, na internetu jsem nic nenašel. Zřejmě to je nějaká rarita :)

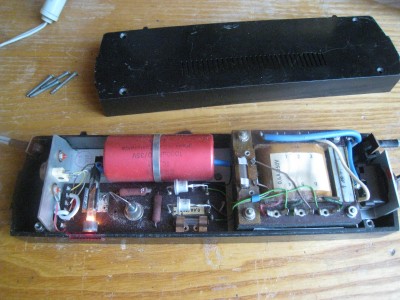

Pro zvětšení klikněte na obrázek

Obrazek


Provedené úpravy:
- zatím žádné

Předpokládané úpravy:
- vyčištění
- výměna síť. šňůry
- výměna kondů "hovňáků"

Stav: funkční
Původ: od spolužáka, půdní nález. Já mu za ně upřímně děkuju :)
Popis, foto Volta190.


Komentáře

Přidat komentář

Přehled komentářů

to jsem včera našel

(krejcajenda, 22. 10. 2011 14:29)

zdravím... včera jsem tento zdroj našel u babičky, která netušila k čemu to je.... tak se docela divím, že to tady našel... :D nějaký nápady co by se s tím dalo užitečného podniknout???

zdroj na tesla A3

(kvichto@gmail.com, 31. 1. 2013 17:48)

Zdravim nemate nahodou prosim schemu toho zdroja? alebo by som iba potreboval zapojenie ako to je na tom vystupnom konektore? dakujem. kvichto@gmail.com

Re: zdroj na tesla A3

(Zbenek, 26. 4. 2016 10:10)

zdroj na tesla A3 Zdravim nemate nahodou prosim schemu toho zdroja? alebo by som iba potreboval zapojenie ako to je na tom vystupnom konektore? dakujem.

Re: to jsem včera našel

(Volta, 22. 10. 2011 17:10)

Vyhodit, prodat, rozebrat, nepoužívat.
Odoruje to dnešním vyhláškám a paragrafům. Navíc je to "bambusový" zdroj

Re: Re: to jsem včera našel

(krejcajenda, 22. 10. 2011 17:27)

ok. díky..já to rozeberu a cívku si asi nechám... :D

Re: Re: Re: to jsem včera našel

(rimi, 24. 10. 2011 14:56)

neeeeee.

rozebirat skoda, je spousta lidi bez zdroje (ja)

Re: Re: Re: Re: to jsem včera našel

(patas, 29. 10. 2015 13:08)

S malou upravou je to velmi dobrý zdroj.
