Raménko Tesla P1101

Přinášíme vám popis gramofonového raménka P1101.
Jedná se o raménko používané v gramofonech vyšší třídy vyráběných Teslou Litovel n.p. v letech 1980 až 1988.
Osazováno bylo především do gramofonů Tesla NC440, NC450 (+ Lenco L450 = vývozní NC450) a NC500. Raménko osazované v gramofonu Tesla NC500 je však více modifikované (viz Tesla NC500), ale vychází z původního P1101.
Na druhou stranu i původní raménko P1101 se vyrábělo v několika variantách.

Uvedeme si vyráběné varianty:
1) pro gramofon Tesla NC440 - chybí fotoodpor > chybí koncové vypínání, na jedné ze stran raménka je štítek s nápisem "P1101 ČSN 36 8401", headsheel s nápisem "Tesla", provedení držáčku raménka jiné oproti následujícím verzím.
2) pro gramofon Tesla NC450 - podle data výroby: do roku 1984: se štítkem "P1101 ČSN 36 8401", headsheel s nápisem "Tesla" a s fotoodporem pro koncové vypínání uvnitř raménka; držáček raménka pouze jako u NC440 ve tvaru písmene "U". Od roku 1984: bez štítku, headsheel jiného provedení taktéž bez štítku, fotoodpor opět uvnitř raménka, držáček raménka se zacvakávacím mechanismem zabraňujícím vypadnutí raménka při přepravě
3) pro gramofon Tesla NC500 - bez zmíněného štítku, headsheel, závaží jsou úplně jiné, neobsahuje koncové vypínání po dohrání desky, rovné plastové raménko s plastovým headsheelem.

 Pro zvětšení klikněte na fotky


 P1101 pro gramofon Tesla NC440

Konektor přenosky:

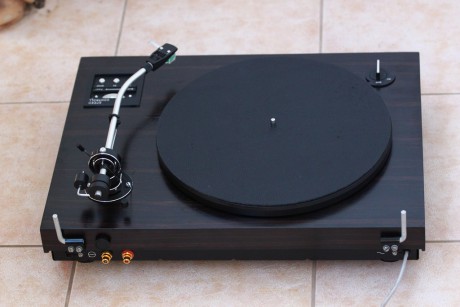

 P1101 pro gramofon Tesla NC450 (novější varianta)

NC450 nahoře
NC440 dole




Kablíky přenosky a fotoelektrick. odporu:



Text, fotky: Volta190



Komentáře

Přidat komentář

Přehled komentářů

P 1101

(Jan Votruba, 15. 2. 2017 9:18)

Dobrý den, bohužel nevidím obrázky - jen obdélníky s ikonkou vlevo nahoře. Kliknu-li na ně, zobrazí se mi bílá plocha s textem 404 Not Found. Něco dělám špatně? Používám Google Chrome.

Mám P 1101, která neodpovídá ani jednomu popisu. Získal jsem je kdysi samostatně nové za 950 Kčs. Štítek P 1101 ČSN 36 8401 na stojánku má, hlavička je zřejmě upevněná na raménko šroubkem zdola v zářezu toho, co shora vypadá jako převlečná matice a štítek na hlavičce mám SUPRAPHON LION WITH LYRE.

Jen drobnost

(LN, 6. 6. 2013 22:29)

NC440 jsem koupil už v roce 1976. A určitě už se dělaly o něco dřív. Teda řekněme o rok, či dva.

Re: Jen drobnost

(Volta, 14. 6. 2013 17:56)

Díky za informaci. Vycházím bohužel jen ze svých (nepřesných) zkušeností a poznatků

raménko

(časta, 22. 8. 2016 16:21)

Mám za to, že se NC 440 vyráběl už od roku 73 s tímhle raménkem. Vychází mi z toho, že se muselo začít dělat už tehdy. Mám stříbrnou verzi NC 440 a P 1101 je tam.

raménko

(časta, 22. 8. 2016 16:22)

Mám za to, že se NC 440 vyráběl už od roku 73 s tímhle raménkem. Vychází mi z toho, že se muselo začít dělat už tehdy. Mám stříbrnou verzi NC 440 a P 1101 je tam.

dokumentaci

(DAVIDUS, 20. 5. 2013 21:15)

Dobrý den,
I zkoumat vlastnosti ramene, a to především dodržování.
Máte dokumentaci?
Mám zájem, protože nemám žádné informace.
Děkuji za odpověď.
David.

bommelaere@laposte.net

Re: dokumentaci

(Kristian, 18. 6. 2014 18:26)

I found this, it may be more helpful to you than me

http://www.vinylengine.com/library/tesla/p-1101.shtml

NC450 ramenko

(Michal, 20. 1. 2014 18:58)

Dobry den,
Mam u NC450 poskozene ramenko, da se jeste nekde sehnat?
Diky.

Re: NC450 ramenko

(Volta, 20. 1. 2014 19:06)

Dobrý den,
napište mi na email volta190(zavináč)seznam.cz

Díky

Re: Re: NC450 ramenko

(Michal, 21. 1. 2014 22:08)

Diky. Mate novy email.

Re: Re: Re: NC450 ramenko

(Volta, 21. 1. 2014 22:22)

Dobrý den, nový email nemám.

T.

NC 500

(Ivan, 5. 1. 2014 11:37)

Zvlnil se mi talíř u gramo NC500, nevíte kde se dá sehnat nový?

Re: NC 500

(Volta, 5. 1. 2014 12:37)

volta190(zavináč)seznam.cz

píst

(Tomáš, 2. 7. 2013 9:09)

Dobrý den, dostal se mi do ruky NC450 v teměř bezvadném stavu, nějaké kosmetické vady jako je vyšusovaní dýhy od slunce atd ale to není to hlavní co mě trápí, píst přenosky odmítá klesnout dolů, musím se přiznat že jsem gramofon neměl ještě rozebraný a výrazně jsem do toho neštoural, ani jsem nehýbal se závažíčky zaaretovanými šroubkem ale celé raménko jde dolů velmi neochotně, musí se mu mírně pomoct, dělám někde chybu nebo to je v důsledku stáří pístu a bude nutné se do toho podívat. Děkuji za jakoukoliv odpověď.

Re: píst

(Volta, 3. 7. 2013 20:13)

Pravděpodobně je ztuhlá vazelína zajišťujícíí pomalé klesání přenosky na desku.

Re: Re: píst

(Tomáš, 3. 7. 2013 21:33)

Díky, povedlo s emi to rozhýbat možná to bylo i tím relé ale to už se asi nedozvíme. Dneska jsem ho rozebral o víkendu si pohraju s tou dýhou a pokud seženu nějaké lepší cinche tak i se spodnim krytem. Odkud jsi kupoval nové dráty do raménka?
