Zesilovač Tesla Z710A

5. 4. 2010
Zesilovač s výstupním výkonem 10 Watt - stereo. Koncové tranzistory KD333 a KD334. V předzesilovači relativně nekvalitní šumové A273D. "Nemastné, neslané" zapojení neumožňující mnoho úprav. Výstup na sluchátka pětikolíkem. Přepínání mono/ stereo, fyziologická regulace. Přepínání kanálů řešeno otočným čtyřnásobným přepínačem. Vstupy: univerzál, gramofon. přenoska, magnetofon, rádio. Impedance 8 Ohm.

Schéma zapojení ke stažení ZDE

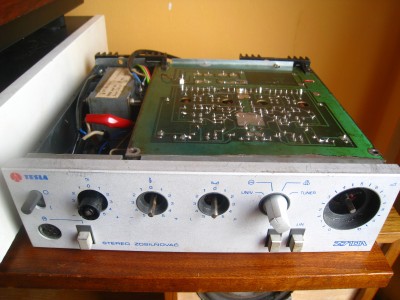

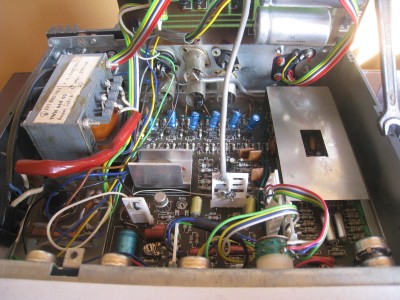

Pro zvětšení klikněte na fotky

Obrazek

Obrazek


Provedené úpravy:
- výměna koncových tranzistorů ve vadném kanálu
- ošetření potenciometrů kontaktolem
- výměna elytů v koncáku

Výrobce: Tesla Bratislava
Stav: funkční
Původ: koupě na inzerát za 200 Kč :)

Popis, foto Volta190.


Komentáře

Přidat komentář

Přehled komentářů

Z710A

(Luděk, 7. 2. 2017 5:20)

S původními bedýnkami a v původním stavu NAPROSTO vyhovující k současným LED TV. Zvuk 10x lepší a nějaký šum možná slyšet leda tak z uchem u bedny. V této poloze se ale zpravidla na TV nedívám...

Z710A

(Tibika2008, 19. 3. 2016 18:22)

Nemáš na prodej tento zesilovač? funkční a zachovalý?dík

To PATRIK

(KOvas, 2. 5. 2010 19:11)

Si děláš srandu, za tranzistorák bych žádnej ušišlanej integrovanej konec nevyměnil(kor ty, co jsou v "hi-fi") Takový zesilovače jsou vhodný akorát jako terče na střelnici.

To Patrik:

(Volta, 5. 4. 2010 20:06)

Ne díky, já nic šumícího, chraptajícího a uřvanho nechci :)

Zesilovač

(Patrik, 5. 4. 2010 18:25)

sezen si starou rozmlacenou hifi věž řiď se podle chladiče a trafa a mas bezvadnej zesilovač
