Drawdio

25. 7. 2009
 Na elektrotechnických fórech se v těchto dnech objevila zpráva o Drawdiu. Přesto že se nejedná o nic nového a už vůbec ne složitého, v našich krajích se o tom prakticky nikde nedočtete a proto jsme se rozhodli k napsání následujícího článku.

Drawdio představuje velice jednoduchý hudební syntetizátor, který využívá vodivých vlastností tuhy (neboli grafitu) z obyčejné tužky. Výsledkem jsou nekončící možnosti zábavy nejen při možnosti zahrát celou skladbu s pomocí tužky a papíru, ale jak se můžete přesvědčit na následujícím videoklipu, hrát se dá téměř na cokoliv, co je alespoň trochu elektricky vodivé.

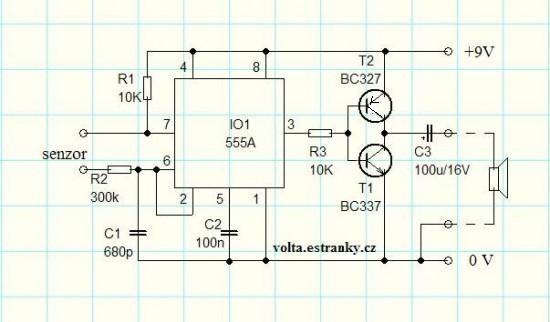

Schéma zapojení:

Obrazek


Základem zapojení je klasický integrovaný obvod 555 (IO1) zapojený v astabilním režimu. Časovací RC obvod na pinech 2, 6 a 7 je však v jednom bodě rozpojen a vyveden na piny J3 a J4. Ty jsou určené pro připojení libovolného čidla. Tedy například, jak bylo vidět ve videoklipu, jeden z nich (jedno který) se například kancelářským napínáčkem vodivě spojí s tuhnou tužky a druhý se prostřednictvím měděné, hliníkové či jiné fólie omotané kolem tužky uchopí do ruky. Aby obvod začal kmitat a tím i vyluzovat různě vysoké tóny, je potřeba vodivého spojení mezi rukou a tuhou, kterého se docílí například právě přiložením prstu druhé ruky na čáru nakreslenou na papíře. Čím menší je potom odpor mezi hrotem tužky a prstem druhé ruky, tím vyšší tón obvod generuje.
Výstup obvodu je pro lepší hlasitost posílen dvěma tranzistory (T1 a T2) a přes 100uF kondenzátor veden do libovolného reproduktoru či sluchátka. V případě potřeby je samozřejmě možné oba tranzistory vynechat a výstup (pin č.3 IO1) zapojit přímo přes kondenzátor C3 přímo na reproduktor.

Napájecí napětí zařízení je určeno použitým typem obvodu 555 a měla by ho tvořit baterie. Síťový adaptér zde není vhodný, mohl by totiž tvořit smyčku přes zem. K napájení je tedy možné použít například miniaturní, běžně prodávané 6V či 9V baterie. Zapojení má navíc v klidu jen minimální odběr.
V originálním zapojení byl použit obvod TLC551, což je klon obvodu 555 od firmy Texas Instruments umožňující použití napájecího napětí již od 1V.


Popis zapojení pochází ze serveru pandatron
