Lineární regulátor otáček ventilátoru

25. 7. 2009
 Zavedením záporné zpětné vazby je možné operačnímu zesilovači libovolně snížit zesílení. Tím docílíme funkce, kdy při vzrůstající teplotě začně při nastavené hodnotě pomalu stoupat výstupní napětí a tím například plynule zvyšovat otáčky ventilátoru.

Úpravou hodnoty rezistoru R6 je možné upravit lineární pásmo. Tedy teplotu při které začne být regulátor roztáčen až do teploty při které je sepnut maximálně.

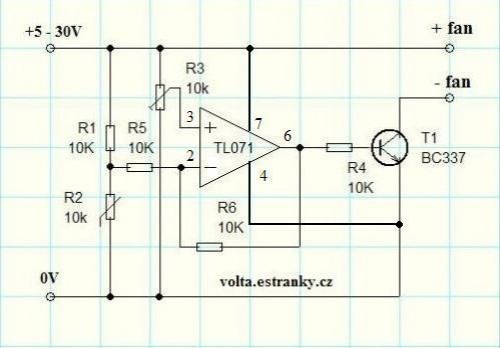

Obrazek

















Seznam součástek:
R1- 10k
R2- NTC termistor 10k (K164NK010)
R3- 10k trimr
R4- 10k
R5- 10k
R6- 10k
IO- TL071CN
T1- BC337







popis převzat od pandatronu
