Krystalka
Krystalka se skládá z velmi dlouhé antény cca 50m je jedno jestli bude vertikální nebo horizontální, jde tady o tu délku aby se na ni naindukovalo co největší napětí vlivem elektromagnetického smogu. Potom z cívky o velkém průměru a diody, dříve diody nebyly tak se používal krystal galenitu, který si dotyčný našel třeba na haldě uhlí, proto ten název krystalka. V době nepřeberného množství diod bych doporučil nějakou germaniovou diodu s co nejmenším přechodovým napětím.

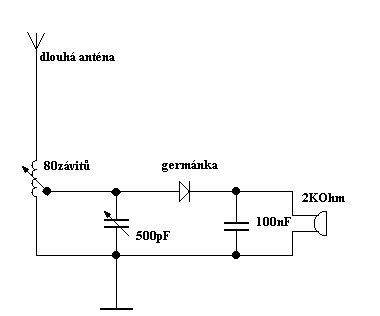

Schéma zapojení:
Na hrubé ladění se používá ladění na cívce a na jemné doladění otáčíme ladícím kondenzátorem.
Zdroj: masomaso. Schéma, popis: Volta190 (c)
Komentáře
Přehled komentářů
tou cívkou se má otáčet když se ladí????
P.S. díky za odpověď pište na vrantom@seznam.cz
kondík
(patrik, 2. 10. 2009 10:34)dětska, kde seženu štelovatelnej kondik a tu cívku,dík :-) pata.simunek@seznam.cz
Re: kondík
(indian, 22. 11. 2011 17:15)http://e-prodavac.cz/kitman/soucastky/pasivni.html
hodně štěstí
(M.P., 21. 4. 2010 21:01)Hodně štěstí a ať ti to vyjde. Jestli budeš chtít, tak ti pomůžu. Já maturoval předrokem. Pokud maturuješ z elektrotechnických předmětů, tak ti pomohu. Když budeš chít, tak ti sem napíšu můj e-mail.
To M.P.:
(Volta, 20. 4. 2010 22:59)
Zdravím Vás.
Vážím si příspěvku a budu rád za další spolupráci, pokud máte chuť napsat článek podle svých představ a vyladěný.
Bohužel momentálně já nemám čas - dělám maturitu
Oprava
(M.P., 20. 4. 2010 20:30)
Dobrý den.
Toto schéma je téměř nepoužitelné. Není napsáno, jaký má mít průměr cívka a na čem má být navinuta. Pro opravu autora má být navinuta na papírové ruličce o průměru 4 cm (vzduchové jádro). Dále místo sluchátek tam můžete dát piezoměnič. To je součástka jako sluchátko, ale s impedancí řádově megaohmy( seženete jej na www.gme.cz a do vyhledávání zadejte: KPE 112). Tím můžete mít i menší anténu (cca 10m a i méně, pokud jste bízko vysílače). Místo germaniové diody lze použít schottkyho diotu, ta má teké přechodové napětí 0,3V (já používám 1N5822 opět seženete na www.gme.cz). LAditelný kondenzátor je obtížné sehnat, ale naštěstí, čím více přidáte závitů, tím menší kapacitu potřebujete když navinete 160 závitů, tak kapacita otočného kondenzátoru klesne na 250pF. Na již zmiňovaných stránkách naleznete (v levo kandenzátory a pak záložka kapacistní trimry) maximálně 65pF. Nedoporučuji vinout moc závitů (mapř 800 aby kapacita byla jen 50pF) klesá totiž jakost. Stačí k otočnému kandenzátoru připojovat obyčejné kondenzátory.
sluchátka
(huijluo, 26. 11. 2009 11:23)Možná by bylo lepší dam dát nějaký zesilovač.Sluchátek 4omových moc není.
????
(mejdlo, 31. 1. 2009 17:05)ve schématu nějaký "Edisooon" použil místo značky pro sluchátko značku pro bzučák hmmm to bude jsitě významné vylepšení funkce krystalky ...:o)))
Kondik
(Jamegtson, 3. 11. 2008 0:29)Ten kondenzator paralelni k sluchatku tam byt nemusi, membrana stejne kmita v rytmu zmen amplitudy vysokofr. signalu.
krystalka
(Petr, 30. 12. 2007 21:57)
Jeste par detailu k clanku o krystalce, neb nepresnosti ba i ptakoviny jsou jak je videt kopirovany bez rozmyslu stale dale a dale...
Tedy: indukce napeti vlivem elektromagnetickeho smogu je ptakovina -> indukuji se elektricka a magneticka slozka radiovych vln, jejiz intenzita je vyssi s ucinnejsi antenou (v tomto pripade delsi a vyssi), civka nemusi byt zrovna velka, ale vzhledem k pomeru L/C a pouzitemu kmitoctu velka vychazi -> duvodem je nutnost dodrzeni optimalnich rozmeru t.j. pomeru s/d civky k dosazeni vysokeho cinitele jakosti Q a tim malych ztrat v civce, sluchatka by mely byt s vysokou impedanci, nebot takto zapojena krystalka ma na detektoru vysokou impedanci -> sluchatka zobrazena v linku pod obrazkem maji impedanci 4000 ohmu nikoliv 2000 ohmu (2x2000) a jsou pro toto zapojeni idealni, diodu lzepouzit napr. GA201-GA205, kondenzator otocny vzduchovy z maleho stareho prenosneho prijimace, vystupni kondenzator filtruje stridavou slozku.
S pozdravem,
Petr
krystalka
(petr, 30. 12. 2007 21:48)
Ahoj Premku, www.aukro.cz, kde hledej sluchatka tesla nebo sluchatka 4kohmy apod. Jsou tam k mani dost casto a cena se pohybuje kolem 80-140Kc.
Ahoj Petr
dobrý
(přemek, 3. 11. 2007 19:18)ahoj snažím se taky udělat krystalku, ale sháním sluchátka prosím poradˇte na premek575@seznam.cz dík
