Tranzistorový zesilovač 50 W
Tento zesilovač je určen pro nenáročné amatéry, které mají k dispozici reprosoustavy schopné zpracovat a vyzářit střední výkon. Pro malé soustavy není vhodný, protože při náhodném přebuzení může poškodit reproduktory.
Do zátěže 8 Ohm dodá výkon 25Wattů, do zátěže 16 Ohm dodá 12Wattů.
Zesilovač neobsahuje žádný nastavovací prvek, po pečlivém zapojení musí pracovat na první zapojení.
Výkonnové tranzistor se musí intenzivně chladič ať už chladičem nebo větrákem, dost se zahřívají!
Tech. parametry:
Napájení: +-28V
Výkon: 50W / 4 Ohm
Vstupní citlivost: 250mW
Vstupní odpor: 50 kOhm
Kmitočtové spektrum: 30Hz- 30kHz
-hodí se jako zesilovač pro mobil, MM přenosku gramofonu aj.
symetrický usměrňovač pro tento zesilovač ZDE
Schéma zapojení:
Pro zvětšení klikněte na obrázky
Seznam součástek:
R1,R2,R9 - 56k
R3 - 3k3
R4,R6 - 100R
R5 - 220R
R7,R8 - 120R
R10 - 1k
R11 - 1R
C1 - 1uF/ 35V
C2 - 33p - keramika
C3 - 100 uF/ 35V
C4 - 100 n (220n) - keramika
C5,C6 - 4,7uF/ 35V
D1,D2 - 1N4007
T1,T2,T9 - BC546
T3 - BC640
T4 - BD139
T5,T7 - BD711
T6 - BD140
T8 - BC639
K zesilovači je vhodné ještě udělat limitér, ochranu repro před ss napětím a další...
P.S. Výkon 50 W berte s rezervou ! Nemám nf generátor ani osciloskop, takže nemám jak změřit výstup. výkon ...

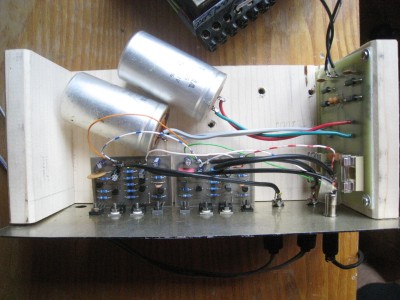

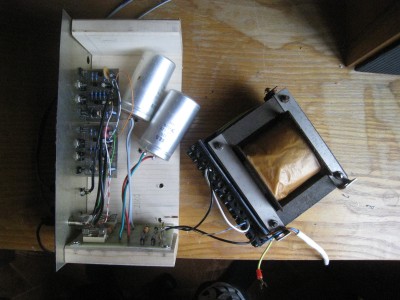

Katalogové zapojení. Schéma, popis, fotky, video Volta190
Komentáře
Přehled komentářů
jaký výkon bude mýt zesilovač při 24v nebo jaké součástky vyměnit aby to mělo stejný výkon
DPS
(Stereo Jack, 1. 7. 2012 22:13)Ahoj necham vyzerať nenažrano ale velmy by ma poťešilo keby si zverejnil i DPS ;) by som mál male vianoce .
BC640
(Adam, 20. 9. 2011 22:41)Docela mi příde divné, že T3 je PNP a ve schématu je zakreslen jako NPN
DPS KTO MA DPS NA TUTO SCHEMU
(mirec, 31. 8. 2011 19:07)prosim kto ma navrch na tuto schemu nech mi ju posle za vibavenie dakujem
To Jakub:
(Volta, 9. 2. 2011 17:31)
Máš pravdu, samozřejmě je to blbost, když signál z MM přenosky leze v řádu jednotek mV ( cca 2 mV ). Musíte použít předzesilovač. Tak jsem to původně myslel, i když napsáno je to skutečn špatně.
Zesilovač je v uvozovkách, protože si myslíš, že je špatný ?
On špatný svým způsobem je, protože je bez jakýchkoliv ochram , ale holoprdelníkům na PC plast bedny to stačí ;) :)
T. - V.
Re: To Jakub:
(mirec, 31. 8. 2011 13:11)jakub pocuvaj ti ked si si stavaol tento zosilovac mal si navrch na dosku ak hej mohol bi si mi ju poslat lebo ja neviem ako to urobit lebo neviem ktore tranzistori treba chladit a ktore nie ak posles tak diki ale ak ju nemas tak mi napis kto ju ma ok fest diki
potrebujem pomoc
(mirec, 30. 8. 2011 20:10)nemas navrch na dosku ako rovno na leptanie ak hej tak mi ju prosimta posli diki fest inak ako to vizera tak to asi aj dobre hra ci?
...
(Jakub, 9. 2. 2011 17:19)Pre MM prenosku? Tá dá tak 20mV čo určite nestačí na vybudenie toho "zosilňovača"
to Patrik:
(Kovas, 14. 11. 2010 21:02)no ani ne... záleží v jaké jede třídě... je to trošku upravený sinclair Z30, já mám Z50 a můj stejně jako kámošům jsme normálně honili do 4 ohmů pár hodin a teplota byla v mezích. dao se na tom udržet ruka... Jestli ti to topí moc, máš moc velký klidový proud, nebo zesilovač kmitá, nebo je něco proražený. Dál je lepší zavýst tepelnou vazbu mezi chladičem kocových tranzistorů a T8 (jednoduše nahradit BD 139, s betou okolo 150, je nutno použít kvalitní, ne china pajc).
chybka
(Patrik, 23. 8. 2010 0:21)Výkonnové tranzistor se musí intenzivně chladič ať už chladičem nebo větrákem, dost se zahřívají!
To tomas:
(Volta, 19. 7. 2010 10:06)Vidíš tu DPS? Nevidíš, takže neni a nebude. Neni problém si jí navrhnout. Stálo mě to 50 Kč +-
Zes
(Kovas, 8. 6. 2010 12:51)Tak Sinclair nemá protizkratovku(Ted nevím, jestli jsi zkratoval výstup, či jsi zaměnil GND s záporným napájecím napětím, ale koncáky by měli udržet nějakých 130V? A normální BC čka taky, ty jsou do 45, ale BC 639 a BC 640 udrží nějakých 80V... Bd 139 a BD 140 taky... I víc... Jo blbostma se člověk učí... AZS? Není to něco od aldaxu? Uvítal bych odkaz...
To KOvas:
(Volta, 8. 6. 2010 1:47)
Už ti to neřeknu. Blbostí sem na zem přivedl záporné napětí- shořelo mi to :)
Přešel jsem k AZS220
Offset
(KOvas, 23. 5. 2010 21:06)Jaáký je výstupní ofset? U mě 0,3V, ale kolísá to. Bez zátěže skoro 15V.
To volta:
(Kovas, 3. 5. 2010 17:52)No jako nepostavil jsem tady ten, ale trochu jinej, základní topologie stejná... Jestli si na FCB ve skupině bastlírna, mám tam i fotky siliče....
